VGA音视频光端机应用于服务器信息发布方案

Time: 2017-03-22

需求分析

某公司需要把服务器上的VGA音视频信号分配延长到远端24个大屏上,距离在800-2000米不等。每三个显示器为一组集中在一个地方。要求达到高清的分辨率。

系统设计

由于延长距离较远,网线无法达到传输要求。所以要采用光纤传输。一个信号源扩展出多24个信号输出,采用音视频分配器。首先采用8口的音视频分配器,接入8VGA音视频光端机,每套光端机后再接入4口的音视频分配器,通过音视频延长线接入每一组的三个显示器。

系统方案的优越性

1),可同时传输音视频,支持高清分辨率1080P

2),视频画面清晰无延时。

3),整个系统采用数字信号进行传输。

4),光纤作为传输介质,布线方便,传输距离远,具有较强的抗干扰能力,能适应各种各样的复杂环境。

5),纯硬件设备,即插即用,不需任何调试。

6),方便安装和扩展。

7),性价比高。

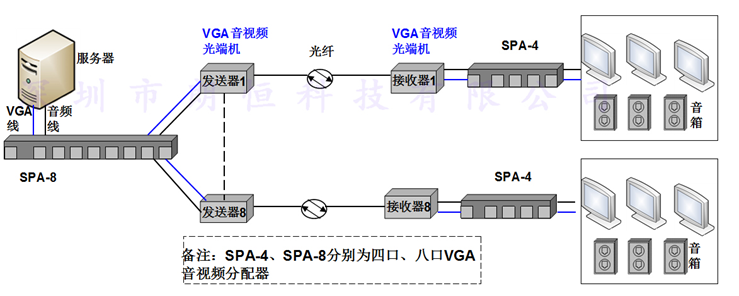

方案示意图:

产品资料:

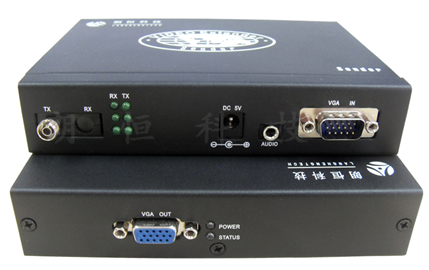

1,VGA音视频光端机


技术参数


功能

输入信号

一路(VGAAUDIO

输出信号

发送器一路VGA
接收器一路(VGAAUDIO

传输距离

2000(多模)20千米(单模)

视频及接口类型

视频输入接口

HD15PIN(公制VGA)

视频输出接口

HD15PIN(母制VGA)

视频分辨率

支持1080p

音频

3.5mm 立体声

光学部分

光输入、输出接口

/多模  SC/FC

传输波长

850nm/1310nm/1550nm

属性

尺寸(长×宽×高)

发送器:  138mm×115mm×30mm
接收器:  138mm×115mm×30mm

外壳

铁质材料

颜色

黑色

净重

0.76Kg

电源部分

适应电压范围

市电输入:100-240V~50-60HZ
输出:DC5V/3A

发送器功耗

<6W

接收器功耗

<6W

操作环境

工作温度

-15-55

存储温度

-40-80

湿度

0-95% (无凝结)


2,VGA音视频分配器


技术参数:
1.信号类型:VGA  AUDIO
2.输入端口:1 PORT
3.输出端口:8PORTS
4.视频输入:1Vp-p / 75Ω
5.视频增益:0db≤DG≤1db
6.音频输入:2.2Vp-p / 10KΩ
7.音频增益:-1db≤DG≤0db
8.信号带宽: 350M/-3db
9.最大分辨率: 1920×1440@85HZ
10.电压范围:AC185V-250V   50/60Hz
11.额定功率:8W
12.产品尺寸:337x180x70mm
13.产品重量:1.2kg
14.外    壳:金属
15.环境温度:-10℃-40℃
16.毛重:2.12Kg
