HDMI中继器地铁方案

Time: 2017-03-22

一、概述

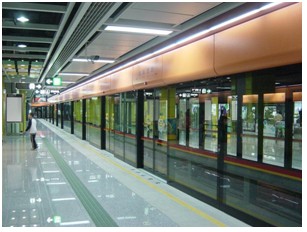

    中国经济的快速发展以及庞大的人口基数催生出众多大型城市,随着城市越来越拥挤,私家车越来越多,地面的公交车线路即使不长都经常堵车,尤其在上下班高峰时间地铁快速,班次多,成为了许多人士上下班的首选。完善的地铁网络是解决大型城市交通的最佳选择。
    由此造就出传播能力日渐强大的地铁广告媒体。地铁广告多媒体将成为企业传达品牌及产品信息的有效媒介渠道,而且影响力越会越来高。

二、需求分析
    现在在的地铁多媒体多采用LED屏,或者LCD屏。 LED大屏色彩绚丽、画面细腻华丽、场面宏大、动态视听效果强悍;LCD电视环境封闭、可视时间长,则更适合“寓意于境”式的新媒体剧或娱乐访谈节目植入式广告。

    如何将广告信息更加有效的展示给乘客们,需要一个优质,完善,高效的信息发布系统。

三、目标
    建立一个现代化广告多媒体发布系统。该视频效果必须要好,便于维护,要具有很大的扩展空间,与其他设备配合使用,便于以后系统更新。    本方案就是选用LCD屏作为多媒体介质,进行多媒体视频传输方案,进行HDMI信号的传输,达到1080P高清视频,让广告更加缤纷多彩,生动,吸引乘客关注。
    在发生紧急突发事件时,可以播放紧急疏散警报,让人群快速撤离地铁。

四、产品选型

1HDMI-R16 HDMI多路中继延长器(一套,配合多个接收器)

    本产品由一个发送器和对应的多个接收器组成,产品规格有从一路HDMI视频输入多路HDMI输出,加一个接收器延长100米,最多级联16个。同时在电脑主机的近端,也提供了一个DVI接口,用户也可以在近端使用计算机。
本产品可以广泛应用于计算机领域和监控领域、大屏幕广告、教育、银行证劵系统、火车车厢、地铁、飞机场等

产品规格


尺寸

120mm(L)X  80mm(W)X 25mm(H)

重量

1.0KG

延长距离

加一个接收器延长100米,最多级联16个

网线规格

Cat5,Cat5e,Cat6 UTP网线

分 辨 率

1080P/1080i/720p/576p/576i

视频规格

HDMI/DVI

接口类型

HDMI, RJ45

HDMI协议

支持HDMI1.1、1.2、1.3

HDCP版本

HDCP1.2

系统支持

Windows,Linux,Unix等

电源

DC5V/3A


该产品传输HDMI信号效果清晰,可以无损耗的进行级联,大大减轻了布线难度,方便方案的进行,为一个很好的选择。

2)播放多媒体广告的电脑主机一台,需稳定可靠,需要安装带HDMI接口的独立显卡。

3)壁挂液晶电视 :

①需带HDMI输入,支持1080P高清,带声音输出。
②选择知名品牌。
③根据实际情况选择尺寸大小。

4)优质纯铜网线若干,数量根据实际情况采购,选择质量好的超五类品牌网线,如TCL,讯道等。

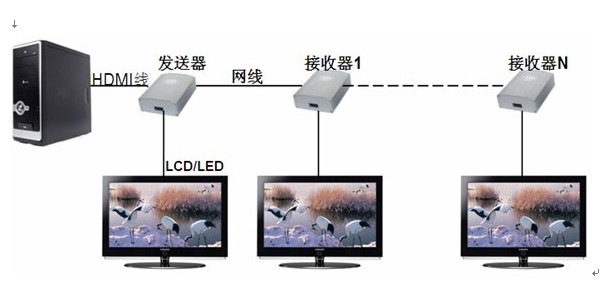

五、方案连接示意图:



六、方案实施:

1)根据实际信息分布点情况将网线布好。网线从第一套HDMI延长器发送器位置布线到第一套延长器接收器的位置,从第一套延长器接收器位置,布线到第二个接收器位置,如此类推,直到最后一个接收器,在每个点预留多几米网线。布线注意避开强电。如果环境较为恶劣可以使用屏蔽网线,使用屏蔽水晶头,并将屏蔽层做好接地。

2)将网线按照568B压线顺序压接好,并用测试仪测试,保证网线八根芯全通,接触良好。

3)按照连接示意图,将HDMI延长器与电脑主机,电视机等连接好。

4)连接好后,可以开启主机,设备通电,进行调试。电视机注意选中相对应的HDMI输入端口。

  本方案采用目前流行的HDMI信号传输,分辨率达1080P,并且可以直接输出声音,可以满足高标准的视频要求,显示图像清晰,比以往的VGA信号传输,效果更佳。
