EVO系列无压缩HDMI DVI视频光端机用于拼接大屏方案

Time: 2017-10-09

需求分析

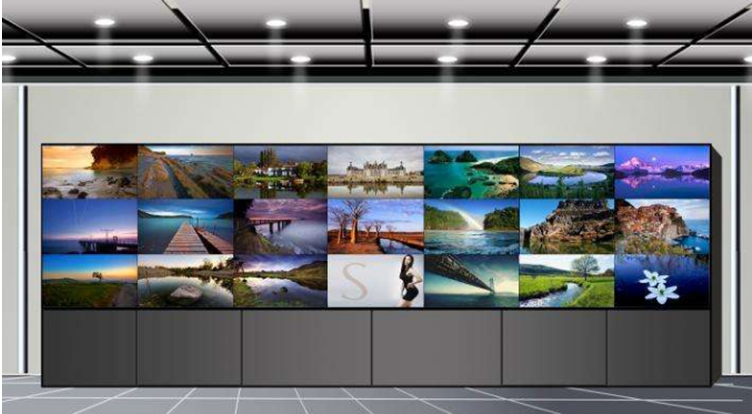

      随着液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等电视幕墙相关技术的发展,新型拼接幕墙在工程应用的终端大屏幕显示设备中得到迅速普及,特别是嵌入式液晶拼接幕墙,受到了广泛的欢迎。
      近年来视频数字化、高清化技术的突破发展,作为最直观的监看显示设备已由原来的CRT监视器为主转变为液晶、数字化、大尺寸屏幕、高清高像素高画质为主的发展趋势。而集成度较高的高清大尺寸的液晶拼接屏不但整体美观、效果好、易管理、物美价廉,大大提升了前端摄像视频的效果,还大大提升了项目整体形象,液晶拼接大屏幕独有的优势成了显示系统发展的流行首选。但是工程项目中往往信号源主机与拼接大屏距离相隔较远,那么如何能够长距离传输并且保证信号传输到大屏幕上仍然能够显示高亮度、高对比度、切换无延时保证信息显示的清晰、逼真、明亮呢。



朗恒科技EVO-3HSD无压缩HDMI/DVI视频光端机采用高带宽数字信号无压缩技术进行传输,具有支持高清分辨率、无延时、抗干扰性强等优势,而且在传输视频的同时还具有传输RS232控制功能。

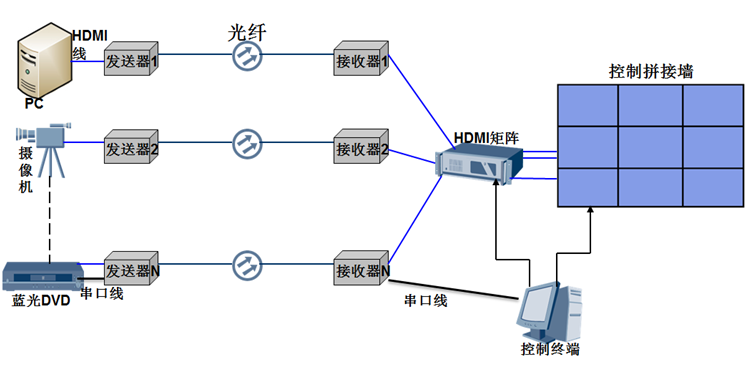

方案结构图




从上图我们可以了解到拼接系统高清视频信号的传输方式和基本结构,当然先接入矩阵再通过HDMI光端机延长也是可以的,还可以接入视频分配器,HDMIDVI都同属数字视频接口,可以相互转换,所以根据不同的工程环境要求可以灵活多变。

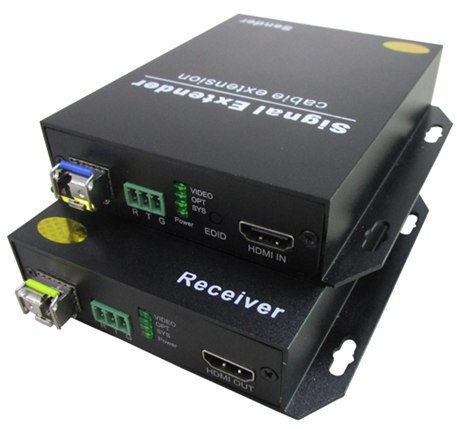

EVO-3HSD产品整体图片

EVO-3HSD产品主要特点
█全数字,无压缩高清光纤传输技术;
█光模块可插拔;
█支持HDCP协议,支持蓝光高清;
█支持读取EDID,可以兼容不同品牌的显示设备;
█最高分辨率1920*1080@60Hz
█支持单模/多模光纤传输;
█根据不同型号的选择,串口支持单向传输和双向传输;
█宽电压工作,DC5V-12V,方便工程现场电源的使用;
█铝外壳设计,有利于散热,能够连续长时间稳定工作;
█支持接入4U机架安装。


EVO-3HSD技术参数

功能

输入信号数

1(HDMIRS232)

输出信号数

1(HDMIRS232)

传输距离

500(多模)/10千米(单模)

视频传输性能及接口部分

支持HDMI版本

HDMI 1.3

支持HDCP版本

HDCP1.2

HDMI分辨率

1920*1080@60HZ

1680*1050@60HZ

1440*900@60HZ

1360*768@60HZ

1280*720@60HZ

1280*1024@60HZ

1280*768@60HZ

1024*768@60HZ

800*600@60HZ

支持视频色彩格式

24/30/36

输入输出TMDS信号

0.5-1.5Vp-p(TTL)

输入输出DDC信号

5Vp-p(TTL)

光学部分

光输入,输出接口

/多模  LC

传输波长

1310nm/1550nm

电源部分

适应电压范围

DC9V/1A

功耗

发送器:6W

接收器:6W

属性

尺寸(长×宽×高)

发送器:116mm×110mm×25mm

接收器:116mm×110mm×25mm

外壳

铝壳

颜色

黑色

操作环境

存储温度

-40-80

湿度

0-95% (无凝结)

工作温度

-15-55


产品成功应用案例及领域

      产品已成功应用于安防监控、拼接系统、LED大屏、视频会议、投影等多种场合,产品长期工作性能稳定,质量可靠,传输效果清晰,深受用户的好评,很多用户表示在以后的工程当中还会再次采购我们的产品。
