OSDI-1V-D1(带数据一路SDI光端机)

OSDI-1V-D1朗恒科技SDI高清无压缩数字视频光端机是提供给用户在一根光纤上实现1路视频、1路反向RS485 数据远距离、无失真、高质量的传输。信号格式从19.4Mbps到2.97Gbps, 系统支持SMPTE292、SMPTE259M、SMPTE297M、SMPTE305M、SMPTE310M等数字电视格式的信号,可以满足各行业单位，对广播级SDI非压缩数字视频信号源的光传输业务的需求，具有高性能指标和配置灵活，容易整合到各种SDI传输系统中。

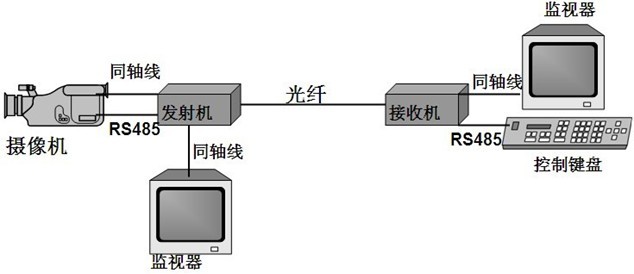

连接示意图：

功能与特点
1,在光纤上传1路单向视频
2，最高分辨率为1080I
3,光纤传输距离标准最远可达20公里(单模)
4,工作范围从19.4Mb/s 到2.97Gb/s
5,100m自动电缆均衡，适用所有在2.97Gb/s以下的速率（Belden 1694A）
6,支持视频再生中继
7,LED状态指示灯对关键的参数进行监视 7,无需软件设置，支持即插即用功能，支持热插拔
8,内置浪涌和静电保护，三级防雷设计

技术参数
一，串行电视： BNC 输入
电视信号标准：SMPTE 424M ，SMPTE 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI 和其它的 Telecom/Datacom 速率（19.4Mb/s - 2.97Gb/s）
输入数目：1 路
反射损耗：>15DB
均衡：0-150m @ 1.485Gb/s
连接器：75Ω BNC
二，数据
数据:一路反向数据
接口：2芯接线端子
带宽: 180Kbps
标准: RS-485
误码率：<10-9
三，光输出
输出数量:1
线缆传输类型:单模单纤（多模可选）
工作波长:1310nm /1550nm
反射损失:> 15dB
抖动:< 0.2UI
连接器:FC
四，串行电视 BNC 输出(EO/OE) 与输入同
输出数量:接收端1路输出
信号电平:800mV 标称
上升/下降时间:200ps 标称
过冲:< 10% 振幅
反射损耗:> 15dB
抖动:< 0.2UI
连接器:75Ω BNC
五，电气指标
工作温度:-25℃～＋70℃
电压 1A@12VDC
功率 12 W
EMI/RFI 符合 FCC Part 15 Class A, EU EMC 指标
平均无故障工作时间 ﹥100000小时
六，外形尺寸和重量
产品尺寸大小：130(L)mm x 110(W)mm x 25mm(H)
外包装尺寸大小：280(L)mm x 2500(W)mm x70mm(H)
毛重: 1KG
七，电源
DC 12V/1A
八，指示灯
光信号、SDI工作状态指示

产品接口:

序号	名称	数量	备注
1	发送器	1个	标配
2	接收器	1个	标配
3	SDI连接线	2条	标配
4	DC12V/1A电源	2个	标配
5	说明书	1本	标配
6	质量保修卡	1张	标配
