UVOL-5HU(AS)(HDMI+USB2.0+双向音频+双向RS232+红外)光纤高速传输20KM
UVOL-5HU(AS)(HDMI+USB2.0+双向音频+双向RS232+红外)光纤高速传输20KM

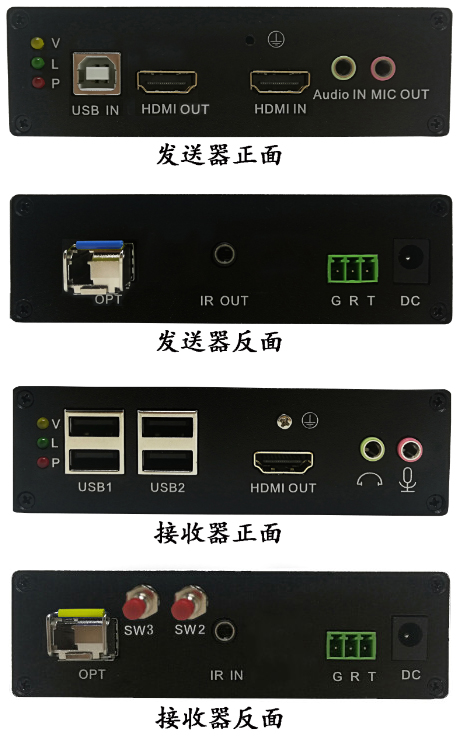

本产品为成套设备一对组成,其中一个为发送器(标有Sender字样),一个为接收器(标有Receiver字样);能通过单根光纤把HDMI视频、独立音频、麦克、USB延长到远端,发送器带有HDMI环出接口,能够与远端同步显示;并且还可以同时传输RS232串口信号,用于与触摸屏、云台、电子白板等设备控制的远距离传输,IR红外信号可以对DVD、机顶盒等设备的红外远程控制。最远传输距离20千米,用户可以在远端控制使用计算机,图像效果清晰自然,支持分辨率高达4K×2K

产品可应用在安防监控、多媒体信息发布、视频会议、多媒体教室、主机集中管理、大屏幕广告,教育系统,拼接系统等。

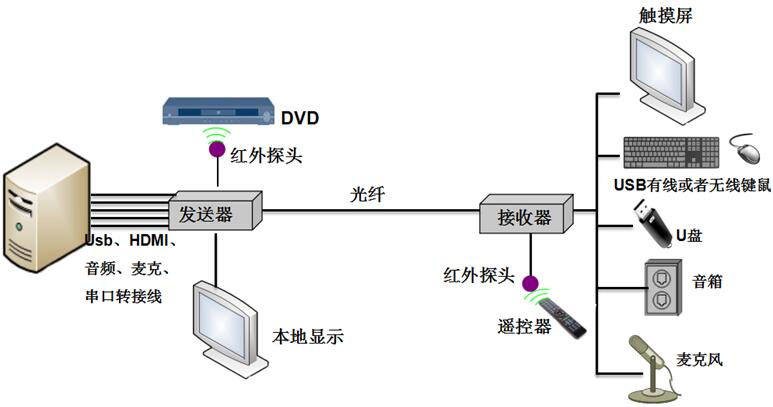

连接图:

1.   采用数字无延时传输,图像清晰且抗干扰能力强;

2.   发送器带有HDMI本地环出接口;

3.   支持读取EDID,可以兼容不同品牌的显示设备并且能够锁屏;

4.   支持多种分辨率,最高可达4K×2K@30HZ

5.   支持HDMI1.4,支持3D

6.   支持USB2.0协议, USB设备兼容性好,多达4USB接口,支持USB键鼠、高清摄像头、手机充电及拷贝数据、移动存储设备、触摸屏等,大电流设计,不会掉线,方便用户使用;

7.   支持音频的双向传输;

8.   支持串口的双向传输;

9.   支持接入千兆光交换机一对多传输;

10. 红外、串口、音频功能(选配)。

功能

输入信号数

发送器:1(HDMIUSBRS232AUDIO)

接收器:1(MICIR

输出信号数

发送器:1(HDMIMICIR)

接收器:1(HDMIRS232AUDIO)4USB

传输距离

单模:0-20千米

多模:0-2千米

视频传输性能及接口部分

视频输入/输出接口

HDMI

支持HDMI版本

HDMI1.4

支持HDCP版本

HDCP1.2

HDMI分辨率

最高支持4K×2K@30HZ

支持视频色彩格式

24/深色30/深色36

支持音频格式

DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD

输入输出TMDS信号

0.5-1.5Vp-p(TTL)

输入输出DDC信号

5Vp-p(TTL)

USB

接口

发送器:B

接收器:A

协议

支持USB2.0

音频

接口

3.5mm立体声音频插座

串口

接口

工业接线端子

模式

双向传输

红外遥控性能及接口

遥控接口

3.5mm音频插座

遥控接口信号

红外控制信号

光口

光输入,输出接口

/多模 LC

传输波长

850nm/1310nm/1550nm

属性

尺寸(长×宽×高)

发送器:  131mm×93mm×32mm
接收器:  131mm×93mm×32mm

外壳

铝壳

颜色

黑色

毛重

1Kg

电源部分

适应电压范围

DC12V/1.5-2A

发送器功耗

3W

接收器功耗

3W

操作环境

工作温度

-15-55

存储温度

-40-80

湿度

0-95% (无凝结)

序号

名称

数量

备注

1

发送器

一个

标配

2

接收器

一个

标配

3

HDMI视频线

一条

标配

4

USB打印线

一条

选配

5

音频线

一条

选配

6

电源适配器

两个

标配

7

红外收发探头

一对

选配

8

工业接线端子转RS232转接线

两条

选配

9

使用手册

一本

标配

10

保修卡

一张

标配
