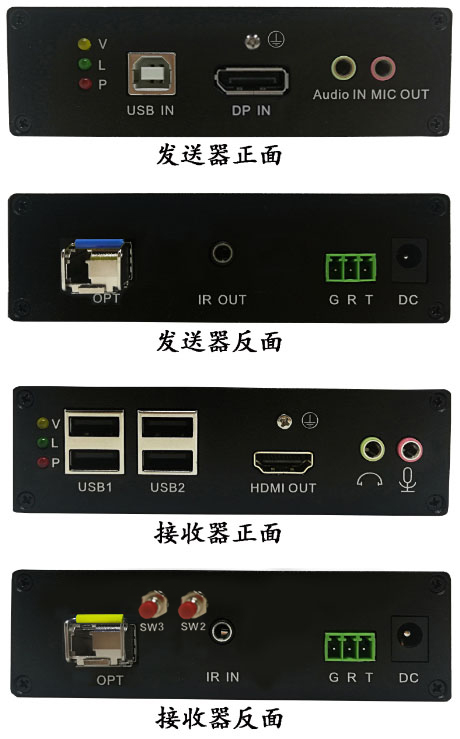

UDO-5HUAS是朗恒科技采用4K高速视频处理技术设计的KVM光端机；能通过单根光纤把视频(发送器DP输入，接收器HDMI输出)、独立音频、麦克、USB延长到远端，并且还可以同时传输RS232串口信号，用于与触摸屏、云台、电子白板等设备控制的远距离传输，IR红外信号可以对DVD、机顶盒等设备的红外远程控制。最远传输距离20千米，用户可以在远端控制使用计算机，图像效果清晰自然，支持分辨率高达4K×2K。
产品可应用在投影融合、拼接大屏、多媒体信息发布、视频会议、多媒体教室、主机集中管理、大屏幕广告等。
连接示意图：
1. 采用数字无延时传输，图像清晰且抗干扰能力强；
2. 支持多种分辨率，最高可达4K×2K@30HZ；
3. 支持HDMI1.4，支持3D；
4. 支持读取EDID，可以兼容不同品牌的显示设备并且能够锁屏；
5. 支持USB2.0协议， USB设备兼容性好，多达4个USB接口；
6. 支持音频的双向传输；
7. 支持串口的双向传输；
8. USB、红外、串口、音频功能（选配）。
|
功能 |
输入信号数 |
发送器：1路(DP、USB、RS232、AUDIO) 接收器：1路(MIC、IR） |
|
输出信号数 |
发送器：1路(MIC、IR) 接收器：1路(HDMI、RS232、AUDIO)，4路USB |
|
|
传输距离 |
单模：0-20千米 多模：0-2千米 |
|
|
视频传输性能及接口部分 |
视频输入接口 |
DP |
|
视频输出接口 |
HDMI |
|
|
支持DP版本 |
DP1.4 |
|
|
支持HDMI版本 |
HDMI1.4 |
|
|
支持HDCP版本 |
HDCP1.2 |
|
|
HDMI分辨率 |
最高支持4K×2K@30HZ |
|
|
支持视频色彩格式 |
24位/深色30位/深色36位 |
|
|
支持音频格式 |
DTS/HD/Dolby-tureHD/LPCM7.1/DTS/Dolby-AC3/DSD |
|
|
输入输出TMDS信号 |
0.5-1.5Vp-p(TTL) |
|
|
输入输出DDC信号 |
5Vp-p(TTL) |
|
|
USB |
接口 |
发送器：B型 接收器：A型 |
|
协议 |
支持USB2.0 |
|
|
音频 |
接口 |
3.5mm立体声音频插座 |
|
串口 |
接口 |
工业接线端子 |
|
模式 |
双向传输 |
|
|
红外遥控性能及接口 |
遥控接口 |
3.5mm音频插座 |
|
遥控接口信号 |
红外控制信号 |
|
|
光口 |
光输入，输出接口 |
单/多模 LC型 |
|
传输波长 |
850nm/1310nm/1550nm |
|
|
属性 |
尺寸（长×宽×高） |
发送器: 131mm×93mm×32mm |
|
外壳 |
铝壳 |
|
|
颜色 |
黑色 |
|
|
毛重 |
1Kg |
|
|
电源部分 |
适应电压范围 |
DC12V/1.5-2A |
|
发送器功耗 |
4W |
|
|
接收器功耗 |
4W |
|
|
操作环境 |
工作温度 |
-15℃-55℃ |
|
存储温度 |
-40-80℃ |
|
|
湿度 |
0-95% (无凝结） |
|
序号 |
名称 |
数量 |
备注 |
|
1 |
发送器 |
一个 |
标配 |
|
2 |
接收器 |
一个 |
标配 |
|
3 |
DP视频线 |
一条 |
标配 |
|
4 |
USB打印线 |
一条 |
选配 |
|
5 |
音频线 |
一条 |
选配 |
|
6 |
电源适配器 |
两个 |
标配 |
|
7 |
红外收发探头 |
一对 |
选配 |
|
8 |
工业接线端子转RS232转接线 |
两条 |
选配 |
|
9 |
使用手册 |
一本 |
标配 |
|
10 |
保修卡 |
一张 |
标配 |
